告别繁琐!用 Excalidraw 绘制手绘风格的技术图,让你的文档更有“温度”

我们都懂,图表是技术沟通的“万金油”。传统的绘图工具要么显得过于“严肃刻板”,缺乏亲和力;要么操作复杂、学习曲线陡峭;再或者就是那烦人的版权限制,让人望而却步。

今天要介绍是一个能彻底改变你绘图体验的神器——Excalidraw

github已经超过恐怖的 100K 地址:https://github.com/excalidraw/excalidraw

1 你的技术文档,可以更有“温度”

Excalidraw 是什么?简单来说,它是一款手绘风格轻量级在线白板工具。它让你像在真实白板上用马克笔涂鸦一样,轻松绘制出各种技术图表、流程图、UI 草图,甚至只是简单的想法草稿。

1.3 Excalidraw:手绘风格的轻量级白板工具,你的新选择!

它最大的魅力在于:

  • 手绘风格:自带“灵魂草图”的独特韵味,让你的技术图表充满亲和力,告别冷冰冰的机器感。
  • 极简操作:学习成本几乎为零,拿起就用,效率奇高。
  • 开源免费:你可以自由使用,甚至将其部署到自己的服务器上。
  • 跨平台:无论是PC、平板还是手机,只要有浏览器就能用。
  • 协作支持:多人实时在线编辑,团队头脑风暴神器!

2 核心功能与干货技巧:绘制你的“灵魂草图”

是时候亲自动手了!Excalidraw 的强大,藏在它极简的界面之下。

2.1 极简上手:用 Excalidraw 画出你的第一张图

当你打开 Excalidraw.com,你会发现界面出奇的干净。

  • 工具栏(左侧):这里有绘制图形的基本工具,比如矩形、圆形、箭头、文字等。你还可以切换“手绘模式”和“规整模式”,让线条更流畅或更标准。
  • 属性面板(顶部):选中图形后,这里会显示它的属性,你可以调整颜色、线条粗细、填充方式、字体等。
  • 画布区域:你自由发挥的舞台!鼠标滚轮缩放,按住空格键拖拽平移。

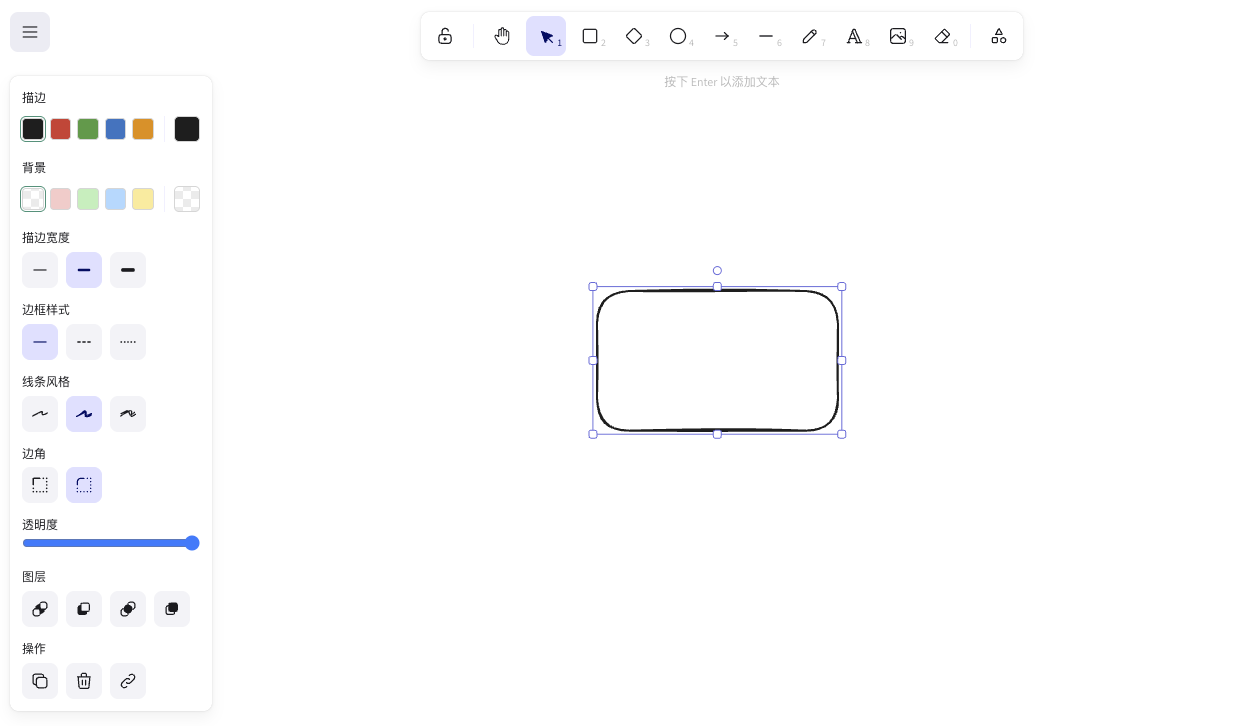

2.1.1 界面概览:一目了然的操作区

Excalidraw 简洁直观的界面,主要操作区一目了然。

干货:快捷键,效率的“核武器”!

记住这些字母,你的绘图速度能提升好几倍:

  • R:矩形 (Rectangle)
  • O:圆形 (Oval)
  • A:箭头 (Arrow)
  • T:文本 (Text)
  • L:直线 (Line)

熟练运用快捷键,你会发现,绘制复杂的图表也能行云流水!

2.1.2 基本图形与线条:构建你的视觉骨架

点击左侧工具栏的图形,直接在画布上拖拽即可绘制。

干货:画出规整图形和特殊线条!

  • 想画正方形正圆?在拖拽矩形或圆形时,按住 Shift
  • 想画水平、垂直或45度斜线?在拖拽直线或箭头时,按住 Shift
  • 想从中心点开始绘制图形?在拖拽时,按住 Alt

按住 Shift 和 Alt 键绘制的规整图形,是不是很方便?

连接线会自动吸附到图形的边缘,让你轻松构建复杂的流程图。

2.1.3 文字与标注:让图表会“说话”

点击文本工具 T,在画布上点击即可输入文字。你可以调整字体大小、粗细、颜色,当然,默认的手绘字体是 Excalidraw 独特的魅力所在。

干货:用文本框展示代码片段!

你可以把文本框拉宽,甚至把代码复制粘贴进去。它的手绘字体能让你的代码示例看起来更像手稿,充满程序员的“草稿本”风格。你甚至可以选中文本框,在属性面板调整其旋转角度,做出独特的标注效果!

2.2 进阶操作:让你的图表更“专业”

当你的图表变得复杂时,一些进阶功能能帮你更好地管理。

2.2.1 图层与组合:管理复杂图形

  • 组合/解散组:选中多个图形后,右键选择“Group selected elements” (或按 Ctrl/Cmd + G),它们就变成了一个整体,方便移动和编辑。再次右键选择“Ungroup elements”即可解散。
  • 图层顺序:选中图形后,使用 Ctrl/Cmd + [ (下移一层) 和 Ctrl/Cmd + ] (上移一层) 调整图层顺序。

干货:快速复用组件!

你可以把一个服务器图标、一个数据库图标,加上它们的名字组合成一个“组件”。这样,当你需要多个相同的服务器时,直接复制粘贴组合好的组件,比每次单独绘制和添加文本快多了!

2.2.2 样式与颜色:点亮你的图表

选中图形后,顶部属性面板的颜色、描边、填充选项让你随心所欲。

干货:利用颜色和填充区分图表元素!

在复杂的架构图中,你可以:

  • 用不同颜色区分不同的微服务(例如,用户服务用蓝色,订单服务用绿色)。
  • 用斜线填充表示外部系统或第三方服务,与内部系统区分开来。

这样,一张图就能清晰地传达更多信息,提升可读性。

2.2.3 图形库(Library):高效复用你的创意

这个功能简直是效率神器!你可以把你经常用的、或者精心设计的图形组合保存到图形库中,下次直接拖拽复用。

干货:导入和使用公共图形库!

Excalidraw 社区有大量贡献者创建的高质量公共图形库,例如:

  • AWS、GCP、Kubernetes 图标库:直接拖拽云服务图标,告别找图烦恼。
  • 流程图、UML 图形库:标准化的图形,让你的图表更规范。

在 Excalidraw 界面左下角点击“Library”图标,然后选择“Browse Libraries”就可以探索并导入这些宝藏了!

Excalidraw 的图形库功能,让你轻松复用组件和图标。

2.3 协作与导出:分享你的智慧结晶

Excalidraw 不仅仅是个人工具,更是团队协作的利器。

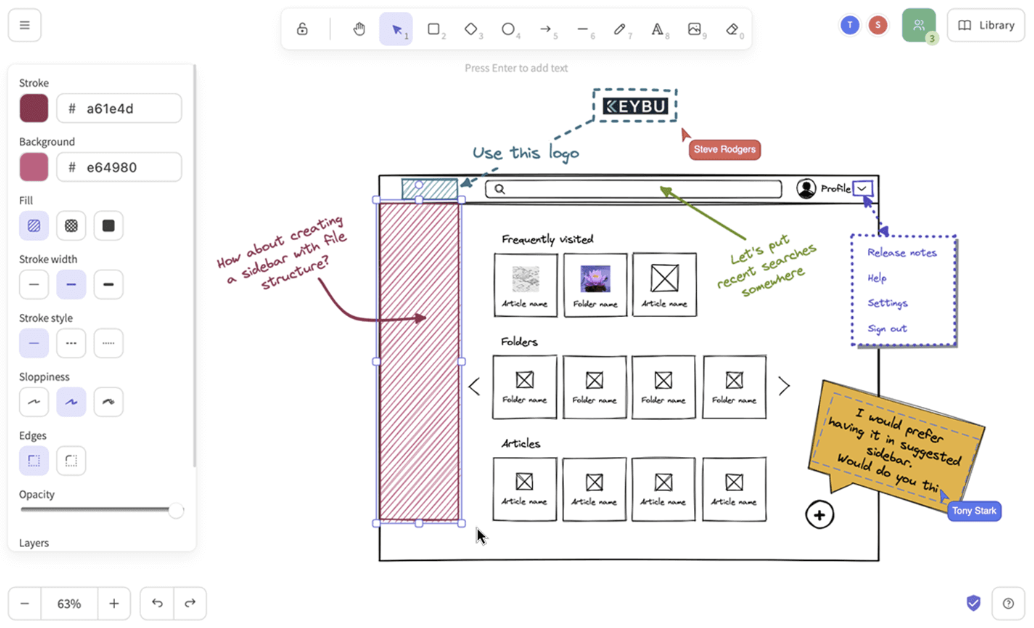

2.3.1 实时协作:团队协同绘图

点击右上角的“Live Collaboration”图标,创建一个在线房间,分享链接给你的队友,大家就能在同一个画布上实时绘制、修改。

干货:远程架构评审和头脑风暴的最佳拍档!

想象一下,你和远程的队友在视频会议中,同时在 Excalidraw 上绘制架构图,大家可以实时指出问题、添加想法。这比传统的屏幕共享效率高出N倍,简直是远程协作的天花板

2.3.2 导出与分享:将成果发布出去

当你绘制完成,Excalidraw 提供了多种导出选项:

  • PNG 图片:适合文章配图、演示文稿。你可以选择是否透明背景。
  • SVG 矢量图超级干货! SVG 是一种矢量图格式,无论放大多少倍都不会失真,在Web开发中尤其常用。你可以直接将 SVG 代码嵌入到HTML中,或者作为图片资源。
  • .excalidraw 文件:这是 Excalidraw 的源文件格式,方便你下次导入继续编辑,或者分享给其他 Excalidraw 用户。

干货:SVG 在技术文章中的妙用!

如果你将 Excalidraw 导出的 SVG 图直接嵌入到你的技术博客或公众号文章中(作为图片链接),不仅加载速度快,而且无论用户屏幕分辨率多高,图片都清晰锐利,能极大提升阅读体验。

2.4 (进阶)Excalidraw 的生态与集成

Excalidraw 的强大,不止于其本身。作为一个开源项目,它已经融入了许多开发者的工作流。

2.4.1 开源与自部署:定制你的专属工具

Excalidraw 在 GitHub 上完全开源 (https://github.com/excalidraw/excalidraw),你可以查看它的源码,甚至贡献自己的力量。

干货:自己部署 Excalidraw!

如果你对数据隐私有极高要求,或者想深度定制 Excalidraw,完全可以将其部署到自己的服务器上。结合 Docker 等技术,几条命令就能搞定,拥有一个完全属于自己的在线白板!

# 简单的 Docker 部署示例 docker run -d -p 8080:80 excalidraw/excalidraw # 访问 http://localhost:8080 即可

2.4.2 与其他工具集成:发挥更大的威力

Excalidraw 的强大生态使得它能无缝融入你的日常工作流:

  • Obsidian / Notion / VS Code 插件:如果你是这些工具的用户,会发现有专门的 Excalidraw 插件。例如,在 Obsidian 中直接创建 .excalidraw 文件,就能在笔记中编辑和预览手绘图,让你的知识管理更立体!
  • Jira / Confluence 插件:许多企业级协作平台也提供了 Excalidraw 集成,方便团队在项目管理中直接进行绘图。

干货:让技术笔记真正“所思即所得”!

通过这些插件,你可以把 Excalidraw 变成你技术笔记的“画笔”。在构思一个复杂功能时,边写代码边画图,或者在笔记中直接绘制算法流程,真正实现“所思即所得”的绘图体验,大大提高学习和工作效率。

3 让你的技术表达更具“手作感”

到这里,相信你已经对 Excalidraw 有了深入的了解,甚至已经迫不及待地想打开它,绘制你的第一张图了!

3.1 核心价值再强调

  • 极简高效:告别繁琐的学习曲线,快速产出高质量、有美感的图表。
  • 手绘美学:用独特的风格让你的技术图不再冷冰冰,更具亲和力与表达力。
  • 开源协作:免费、开放、支持实时协同,赋能个人与团队的知识共享。

3.2 适用场景

  • 架构设计:画出清晰的系统分层、模块交互。
  • 流程梳理:理清业务逻辑、数据流向。
  • 教学演示:生动形象地解释复杂概念。
  • 会议记录:快速捕捉头脑风暴的闪光点。
  • 技术文章配图:让你的文章更具吸引力,内容更易消化。

Excalidraw 都能成为你的得力助手。

Excalidraw 还在不断发展,我们期待它未来能集成更多AI绘图辅助功能,比如自动识别文字生成图表、智能布局优化等,进一步提升绘图效率。

技术分享,除了代码,更需要图。图是视觉的语言,是思维的体现。希望 Excalidraw 能让你爱上绘图,让你的技术表达充满“手作感”和温度!
